Che cos'è un PCB driver LED e come funziona nell'illuminazione a LED?

Un prodotto di illuminazione a LED è affidabile quanto lo è il sistema elettrico che ne alimenta la sorgente luminosa. Dietro i LED visibili, il circuito driver gestisce l'ingresso elettrico e fornisce le condizioni operative richieste dal modulo LED. La scheda a circuito stampato che supporta tale circuito deve accogliere i componenti, i collegamenti elettrici, la struttura meccanica e i requisiti di produzione definiti dalla progettazione del prodotto.

Una scheda PCB del driver LED è il circuito utilizzato per montare e collegare i componenti elettronici di un driver LED. A seconda dell'architettura del prodotto, può supportare la conversione di potenza, la regolazione della corrente, funzioni di protezione o circuiti di controllo. Il suo design influisce sul posizionamento dei componenti, sul percorso elettrico, sull'accesso al gruppo e sul modo in cui il driver si inserisce nel prodotto di illuminazione finito.

Per un product manager PCB, selezionare o sviluppare un PCB per driver LED implica molto più che confermare le dimensioni della scheda e lo spessore del rame. Il team di ingegneri deve definire i requisiti elettrici del driver, selezionare una costruzione della scheda adeguata, rivedere il layout e stabilire le specifiche di produzione prima di rilasciare il progetto.

Queste decisioni influenzano anche il modo in cui il PCB del driver funziona con la scheda luminosa a LED. Alcuni prodotti di illuminazione utilizzano una scheda driver e una scheda LED separate, mentre altri integrano le funzioni in un assieme più compatto. Ciascuna disposizione presenta requisiti elettrici, termici e meccanici diversi.

Che cos'è una scheda PCB del driver LED?

Un PCB driver LED è la piattaforma fisica su cui sono montati e interconnessi i componenti di un circuito driver LED. Fornisce percorsi conduttivi tra i componenti mantenendo la spaziatura, il layout e il supporto strutturale richiesti dal progetto.

Il PCB stesso non regola la corrente né converte la tensione. Tali funzioni sono svolte dal circuito elettronico montato sulla scheda. Il PCB rende il circuito fisicamente realizzabile fornendo le connessioni in rame, le aree di montaggio dei componenti e la struttura isolante necessarie per il progetto previsto.

Un PCB del driver LED può contenere componenti come controller di commutazione, transistor, diodi, resistori, condensatori, induttori e connettori. L'esatto set di componenti dipende dalla topologia del driver, dai requisiti di ingresso, dalle caratteristiche di uscita e dalle funzioni aggiuntive.

Ad esempio, un driver progettato per un prodotto di illuminazione alimentato a corrente alternata può richiedere una disposizione circuitale diversa da un driver alimentato da una sorgente CC a bassa tensione. Alcuni prodotti richiedono interfacce di regolazione, funzioni di comunicazione o funzionalità di protezione aggiuntive. Tali requisiti influenzano la selezione dei componenti e il layout del PCB.

Dal punto di vista dello sviluppo del prodotto, il PCB del driver LED è quindi parte di un sistema elettrico più ampio. I suoi requisiti dovrebbero essere stabiliti insieme alle specifiche del driver, alle caratteristiche del modulo LED e alla progettazione meccanica dell'apparecchio completo.

Una scheda che può ospitare fisicamente i componenti non è necessariamente adatta alla produzione. Anche il layout del circuito, i requisiti di isolamento, le distanze dei componenti e il processo di assemblaggio devono essere compatibili con l'applicazione prevista.

Come funziona un PCB del driver LED nell'illuminazione a LED?

Il funzionamento di un PCB driver LED dipende dal circuito montato su di esso. In un tipico sistema di illuminazione a LED, il driver riceve energia elettrica da una sorgente e la condiziona in modo che la sorgente luminosa a LED possa funzionare entro i limiti elettrici specificati.

I LED sono dispositivi alimentati dalla corrente. La loro tensione diretta varia in base alle caratteristiche del dispositivo, alla corrente operativa e alla temperatura. Il collegamento diretto di un modulo LED a una fonte di alimentazione non adatta può provocare una corrente eccessiva o un funzionamento instabile. Un driver opportunamente progettato gestisce l'alimentazione elettrica in base alle esigenze del carico LED.

Il processo può essere considerato attraverso diverse fasi funzionali.

Assorbimento e condizionamento

Il conducente riceve energia dalla fonte prevista. A seconda del progetto, il circuito può includere protezione dell'ingresso, filtraggio, rettifica o altre funzioni di condizionamento. La disposizione richiesta dipende dal fatto che la sorgente fornisca alimentazione CA o CC e dall'architettura elettrica del driver.

Conversione di potenza

Alcuni driver convertono la tensione in ingresso in un intervallo di tensione o corrente diverso. A seconda dell'applicazione è possibile utilizzare convertitori di commutazione, circuiti lineari e altre topologie. Ciascun approccio prevede considerazioni progettuali diverse che coinvolgono efficienza, numero di componenti, comportamento termico e prestazioni elettriche.

Regolamento attuale

Il driver regola la corrente fornita al carico del LED in base al progetto del circuito selezionato. I driver a corrente costante sono comuni nell'illuminazione a LED perché mantengono una corrente target su un intervallo operativo definito. Altri sistemi possono utilizzare alimentatori a tensione costante con regolazione aggiuntiva della corrente integrata nel modulo LED.

Connessione di uscita

L'uscita del driver si collega alla scheda o al modulo LED. La selezione del connettore, la polarità, l'instradamento dei cavi e il posizionamento dei terminali devono corrispondere ai requisiti meccanici ed elettrici del gruppo di illuminazione.

Protezione e controllo

A seconda del prodotto, il driver può includere una protezione contro condizioni quali sovracorrente, sovratensione o temperatura eccessiva. È inoltre possibile incorporare la regolazione della luminosità e altre funzioni di controllo. Queste funzionalità devono essere supportate dalla progettazione del circuito anziché presupporre che siano presenti su ogni PCB del driver LED.

Il PCB collega i componenti che svolgono queste funzioni. La sua disposizione deve supportare i percorsi elettrici richiesti tenendo conto dei livelli di corrente, del posizionamento dei componenti, dell'isolamento, della generazione di calore e dei vincoli di produzione.

Per questo motivo, la progettazione del PCB del driver LED dovrebbe iniziare con i requisiti del circuito e puntare a una scheda producibile, anziché trattare il PCB come un componente meccanico separato.

Qual è la differenza tra un PCB con driver LED e un PCB con luce LED?

Il PCB del driver LED e il PCB della luce LED possono far parte dello stesso prodotto di illuminazione, ma svolgono compiti diversi.

La scheda driver supporta l'elettronica che condiziona e regola la potenza. Il pannello luminoso a LED trasporta i LED che producono l'illuminazione e fornisce i loro collegamenti elettrici. A seconda del design, la scheda luminosa a LED può utilizzare FR-4, MCPCB in alluminio o un'altra struttura adatta.

In un prodotto con schede separate, il driver fornisce la potenza elettrica richiesta dal modulo LED. Le due schede devono essere compatibili in termini di corrente di uscita, intervallo di tensione, disposizione dei connettori e integrazione meccanica.

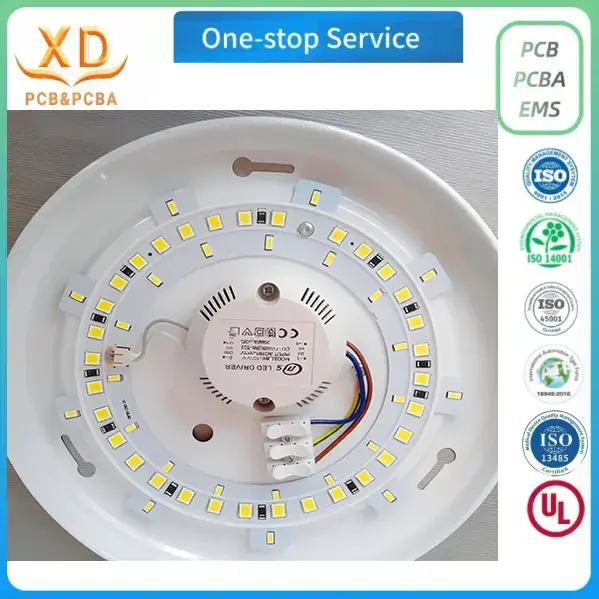

Ad esempio, un downlight LED può avere un driver posizionato in un involucro separato e un modulo LED montato su una struttura metallica di diffusione del calore. Il PCB del driver e la scheda LED hanno layout diversi perché i loro componenti e le funzioni operative differiscono.

Una lampada compatta può invece utilizzare un design integrato in cui il driver e i circuiti LED condividono una disposizione fisica più strettamente connessa. Il fatto che le funzioni siano posizionate su schede separate o combinate dipende dai requisiti di isolamento elettrico, dallo spazio disponibile, dalle condizioni termiche, da considerazioni sull'assemblaggio e dal costo del prodotto.

Queste configurazioni non devono essere trattate come intercambiabili senza rivedere il progetto completo. L'integrazione dei circuiti può ridurre il numero di gruppi separati, ma può anche modificare i requisiti di instradamento, spaziatura, termici e di funzionalità.

Un product manager dovrebbe quindi stabilire l'architettura elettrica prima di finalizzare le specifiche del PCB. La questione chiave non è semplicemente quale materiale della scheda utilizzare, ma come ciascuna sezione del circuito contribuisce al funzionamento del prodotto di illuminazione finito.

Perché la progettazione PCB del driver LED è importante?

Un circuito di pilotaggio può essere elettricamente corretto in linea di principio e riscontrare comunque problemi quando viene trasferito su un PCB fisico. Il layout della scheda determina il modo in cui i componenti sono collegati, quanto spazio occupano e come il circuito interagisce con l'involucro e il processo di assemblaggio.

Una considerazione importante è il routing corrente. I percorsi ad alta corrente possono richiedere dimensioni di traccia diverse rispetto alle connessioni di segnale a bassa corrente. La larghezza appropriata del rame dipende da fattori quali corrente, aumento di temperatura consentito, spessore del rame, geometria della traccia e ambiente termico circostante. Un valore universale di larghezza della traccia non può sostituire un calcolo specifico del progetto.

Gli alimentatori a commutazione introducono ulteriori problemi di layout. I circuiti di corrente ad alta frequenza, i nodi di commutazione e i segnali di feedback sensibili potrebbero richiedere un posizionamento e un instradamento attenti. Scelte inadeguate di layout possono contribuire a interferenze elettromagnetiche, accoppiamenti indesiderati o comportamento instabile del circuito.

Anche la spaziatura dei componenti è importante. La scheda deve fornire uno spazio adeguato per i corpi dei componenti, i terminali, i connettori e le attrezzature di assemblaggio. Laddove il circuito includa tensioni pericolose, le distanze di isolamento e altri requisiti relativi alla sicurezza devono essere stabiliti in base agli standard applicabili e alla progettazione del prodotto.

Allo stesso tempo dovrebbe essere presa in considerazione l’integrazione meccanica. Un PCB del driver potrebbe richiedere fori di montaggio, accesso al connettore, slot o dimensioni dei bordi specifiche per adattarsi all'alloggiamento. La struttura della scheda dovrebbe essere rivista rispetto al recinto reale piuttosto che sviluppata in modo indipendente.

La producibilità è un’altra parte fondamentale del processo di progettazione. I componenti devono essere posizionati in modo da supportare il metodo di assemblaggio previsto. Componenti a passo stretto, cuscinetti ravvicinati, contorni insoliti delle schede e accesso limitato possono influenzare la pianificazione e l'ispezione della produzione.

Dal punto di vista del product manager, questi problemi sono collegati. Una modifica alla disposizione dei componenti può influenzare le dimensioni della scheda, i dati di produzione, il design dell'involucro e la sequenza di assemblaggio. La revisione del progetto completo prima della fabbricazione aiuta a identificare i conflitti mentre sono ancora relativamente facili da correggere.

Quale materiale è adatto per un PCB driver LED?

La scelta del materiale dipende dai requisiti elettrici, termici e meccanici del circuito. Il materiale più appropriato è quello che soddisfa le specifiche di progettazione e può essere prodotto in modo coerente per l'applicazione prevista.

FR-4 è un laminato epossidico rinforzato con fibra di vetro comunemente utilizzato per i circuiti elettronici. Supporta un'ampia gamma di progetti elettronici convenzionali ed è disponibile in diversi spessori e qualità di materiali.

Per un PCB driver LED, FR-4 può essere adatto quando le sue proprietà elettriche, i limiti termici, le caratteristiche di isolamento e la resistenza meccanica soddisfano i requisiti del circuito. La scelta finale deve ancora tenere conto della tensione di esercizio, della generazione di calore dei componenti, delle distanze di dispersione e di distanza richieste e dell'ambiente operativo.

Un PCB con nucleo metallico in alluminio ha una costruzione diversa. Tipicamente include uno strato circuitale in rame conduttivo, uno strato dielettrico elettricamente isolante e una base in alluminio. La base in alluminio fornisce supporto meccanico e costituisce parte del percorso termico dallo strato del circuito verso la struttura di montaggio della scheda.

Gli MCPCB in alluminio vengono spesso utilizzati per i moduli con sorgente luminosa LED in cui il trasferimento di calore è un'importante considerazione di progettazione. Tuttavia, non sono automaticamente la scelta preferita per ogni circuito di pilotaggio. Il materiale deve essere valutato rispetto ai requisiti di isolamento del circuito, alla disposizione dei componenti, alla progettazione elettrica e alle condizioni termiche.

In alcuni prodotti di illuminazione, un driver PCB FR-4 e una scheda LED in alluminio lavorano insieme. Questa disposizione consente a ciascuna scheda di svolgere una funzione diversa all'interno del sistema complessivo.

Xinda PCB elenca FR-4 per la sua scheda PCB driver LED e substrato in alluminio per la sua offerta MCPCB. Ciò fornisce una base per discutere entrambi i tipi di schede all'interno di un progetto di illuminazione a LED, ma la costruzione finale dovrebbe essere confermata per il progetto specifico.

Quando si sviluppa un PCB LED personalizzato, gli acquirenti dovrebbero evitare di scegliere un materiale basandosi esclusivamente sul nome o sul prezzo. Le specifiche della scheda dovrebbero seguire i requisiti del circuito e del prodotto di illuminazione completo.

Come devono essere specificati lo spessore del rame e lo spessore del pannello?

Lo spessore del rame e lo spessore del pannello finito sono due specifiche separate. Entrambi dovrebbero essere definiti chiaramente nei documenti di fabbricazione perché influenzano diversi aspetti del consiglio.

Lo spessore del rame descrive lo strato di rame conduttivo. Influisce sulla capacità di trasporto di corrente del circuito, sebbene le prestazioni effettive dipendano anche dalla larghezza della traccia, dalla distribuzione della corrente, dalle condizioni termiche e dall'aumento di temperatura accettabile.

Lo spessore del pannello finito si riferisce allo spessore complessivo della struttura PCB completata. Influisce sull'adattamento meccanico, sullo spazio disponibile, sulle modalità di montaggio e sulla compatibilità con la custodia.

Per il suo driver LED personalizzato e il prodotto PCB in alluminio, Xinda PCB elenca uno spessore della scheda di 1,0–2,5 mm e uno spessore del rame di 1–2 once. Le specifiche generali di lavorazione dei PCB in alluminio forniscono una gamma più ampia di spessori finiti da 0,4 a 3,0 mm e di spessore del rame da 1 a 6 once.

Queste cifre devono essere interpretate in base alla costruzione specifica del prodotto. La gamma generale di lavorazione dei PCB in alluminio non si applica automaticamente a ogni scheda driver FR-4 o a ogni possibile combinazione di materiale e spessore.

Quando si prepara una richiesta di preventivo, il team di ingegneri dovrebbe indicare lo spessore finito richiesto e le specifiche del rame anziché chiedere una scheda standard generica. Se il progetto è ancora in fase di sviluppo, il produttore di PCB può rivedere i requisiti proposti e confermare se si adattano alla gamma di produzione disponibile.

Lo stesso principio si applica alla larghezza e alla spaziatura della traccia. Xinda PCB elenca una larghezza minima della traccia e un'interlinea minima di 0,15 mm nelle specifiche generali del processo PCB in alluminio. Questo è un parametro di elaborazione dichiarato, non una raccomandazione universale per le tracce che trasportano energia. Il progetto effettivo deve soddisfare i requisiti elettrici e di produzione.

Una specifica completa riduce il rischio che fornitori diversi facciano preventivi per pannelli con costruzioni diverse. Fornisce inoltre una base coerente per l'approvazione dei campioni e gli ordini ripetuti.

Quali informazioni sono necessarie per un PCB driver LED personalizzato?

Un progetto PCB personalizzato per driver LED dovrebbe iniziare con una serie chiara di documenti di ingegneria e produzione. Le informazioni richieste dipendono dalla fase di sviluppo, ma diversi elementi sono particolarmente utili quando si prepara un progetto per la fabbricazione.

Requisiti elettrici

La documentazione di progettazione dovrebbe identificare la fonte di input prevista, i requisiti di output e le condizioni operative pertinenti. Per il circuito di pilotaggio, ciò può includere intervalli di tensione, corrente target, caratteristiche di carico e qualsiasi funzione di controllo o protezione richiesta.

Questi dettagli stabiliscono il contesto elettrico per il layout della scheda. Senza di essi è difficile valutare se la disposizione dei componenti e i percorsi conduttivi soddisfano i requisiti previsti.

Dati di fabbricazione del PCB

File Gerber o dati di fabbricazione equivalenti definiscono i modelli di rame della scheda e altri strati di produzione. I file di perforazione comunicano le posizioni e le dimensioni dei fori richieste. Un disegno meccanico dovrebbe mostrare il profilo, le dimensioni, le caratteristiche di montaggio e le relative tolleranze.

I file devono rappresentare la stessa revisione del progetto. Se i dati di disegno e fabbricazione sono in conflitto, la discrepanza deve essere risolta prima dell'inizio della produzione.

Informazioni sul materiale e sull'impilamento

Le specifiche del pannello dovrebbero identificare il materiale previsto, la struttura dello strato, lo spessore finito e i requisiti di rame. Per un pannello con anima in metallo, è necessario confermare anche il relativo isolamento e la struttura a base di alluminio.

Informazioni sull'assemblaggio

Se il progetto include l'assemblaggio di componenti, il produttore potrebbe aver bisogno di una distinta materiali, dati sul posizionamento dei componenti e disegni di assieme. L'acquirente deve confermare quali servizi di assemblaggio sono disponibili e quali materiali o file devono essere forniti.

Requisiti di ordine e ispezione

La richiesta deve indicare la quantità del campione, la quantità di produzione prevista, la finitura superficiale ove applicabile, i requisiti di test e le aspettative di imballaggio. Eventuali dimensioni critiche o criteri di accettazione speciali dovrebbero essere documentati in anticipo.

Fornire questi dettagli aiuta il produttore del PCB a valutare la richiesta in modo più accurato. Consente inoltre ai team di progettazione e acquisti di confrontare i preventivi su base coerente.

Per un servizio di progettazione PCB LED personalizzata, la comunicazione tempestiva è particolarmente preziosa quando il circuito è ancora in fase di revisione. Le domande sui file mancanti, sui requisiti dei materiali o sui limiti di produzione sono più facili da risolvere prima che la scheda entri in produzione.

Cosa è necessario controllare prima che il primo campione PCB venga approvato?

Un campione prototipo è l'occasione per verificare se la scheda prodotta corrisponde al progetto rilasciato e può procedere alla fase di sviluppo successiva. La valutazione dovrebbe basarsi su requisiti documentati piuttosto che solo sull'apparenza.

Iniziamo dalle dimensioni meccaniche. Controllare il profilo della scheda, i fori di montaggio, gli slot e le posizioni dei connettori rispetto al disegno approvato. Se il PCB deve essere inserito in un alloggiamento specifico, un controllo fisico dell'adattamento può rivelare interferenze che potrebbero non essere evidenti nel software di progettazione.

Successivamente, esamina i requisiti di materiale e spessore. Confermare che il campione segua le specifiche concordate e che le condizioni della superficie della scheda siano accettabili per l'assemblaggio previsto.

Anche lo schema del circuito dovrebbe essere rivisto. L'ispezione ottica può aiutare a identificare i difetti visibili, mentre i test elettrici possono verificare i requisiti di continuità e isolamento rilevanti. Questi test affrontano aspetti particolari della qualità dei PCB; non sostituiscono il test funzionale del driver LED completo.

Per un driver assemblato potrebbero essere necessari ulteriori controlli per verificare il posizionamento dei componenti, i collegamenti elettrici e il funzionamento del circuito. La valutazione esatta dipende dai requisiti del progetto e dai servizi di montaggio inclusi nell'ordine.

Se il campione rivela un problema, registrare la modifica richiesta e aggiornare i relativi documenti di progettazione. Il produttore dovrebbe ricevere la revisione approvata prima di produrre un altro campione o passare alla produzione in serie.

L'approvazione del campione è un punto decisionale formale. Una volta che l'acquirente accetta la scheda, i file e le specifiche approvati devono essere conservati come riferimento per i successivi ordini di produzione.

In che modo la produzione di PCB influisce sullo sviluppo dei driver LED?

I requisiti di produzione dovrebbero essere considerati durante la progettazione piuttosto che dopo il completamento del circuito. Un layout che funziona in un prototipo ingegneristico potrebbe ancora necessitare di modifiche prima di poter essere prodotto in modo coerente.

Ad esempio, la spaziatura dei componenti può influire sull'accesso e sull'ispezione della saldatura. Un contorno di una tavola con ritagli insoliti potrebbe richiedere un'ulteriore revisione. Un modello in rame che si avvicina ai limiti minimi di traccia o spaziatura stabiliti dal produttore potrebbe richiedere una conferma prima del rilascio.

Il processo di produzione dipende anche dalla costruzione della tavola. La preparazione del materiale, l'imaging del circuito, l'incisione, l'applicazione della maschera di saldatura e la finitura superficiale devono seguire i requisiti del tipo di PCB selezionato. I metodi di ispezione dovrebbero essere adeguati alla progettazione della scheda e ai criteri di accettazione specificati.

Xinda PCB elenca tra le sue operazioni di produzione di PCB in alluminio l'ispezione dei materiali in entrata, il taglio, l'imaging, l'incisione, la stampa di maschere di saldatura, l'ispezione AOI, i test elettrici, il controllo qualità finale e l'imballaggio. Il processo specifico e i controlli applicabili per un PCB del driver LED devono essere confermati rispetto alla costruzione del materiale e ai requisiti di ordine.

Per un product manager, la revisione della produzione non è semplicemente un passaggio finale di qualità. Collega le specifiche di progettazione con i requisiti pratici di produzione.

Una modifica allo spessore della scheda, alla struttura del rame o al materiale può influenzare la progettazione meccanica, i file di fabbricazione e il preventivo. Queste modifiche dovrebbero essere riviste come parte del processo di sviluppo del prodotto, con un chiaro controllo di revisione per garantire che i team di ingegneria, acquisti e produzione lavorino sulla base delle stesse informazioni.

È possibile personalizzare un PCB del driver LED per diversi prodotti di illuminazione?

SÌ. È possibile sviluppare un PCB driver LED in base ai requisiti elettrici e meccanici di uno specifico prodotto di illuminazione. Il grado di personalizzazione dipende dalla progettazione del circuito, dalle capacità di produzione e dalle informazioni a disposizione del produttore.

Una lampadina compatta, un downlight commerciale e un apparecchio di illuminazione industriale possono richiedere diverse disposizioni dei driver. I requisiti di alimentazione, la disposizione dei componenti, le dimensioni dell'involucro, le posizioni dei connettori e gli ambienti operativi possono differire in modo significativo.

La personalizzazione può riguardare il profilo della scheda, i fori di montaggio, lo spessore, le specifiche del rame, l'instradamento del circuito e altri requisiti di fabbricazione. Se il progetto include l'assemblaggio, potrebbe essere necessario definire anche il posizionamento dei componenti e la documentazione dell'assemblaggio.

Tuttavia, la personalizzazione dovrebbe iniziare con un chiaro requisito del prodotto. Cambiare la forma o lo spessore della scheda non rende automaticamente il circuito adatto ad una diversa condizione operativa. Le prestazioni elettriche, le classificazioni dei componenti, l'isolamento e i requisiti di sicurezza del prodotto applicabili devono comunque essere affrontati dal team di progettazione responsabile.

Per gli acquirenti, il punto di partenza più efficace è fornire al produttore i file di progettazione disponibili, le specifiche richieste della scheda, la quantità prevista e le domande tecniche in sospeso. Se il progetto non è finalizzato, questi dettagli aiutano a identificare quali decisioni devono essere prese prima della produzione.

Xinda PCB accetta campioni personalizzati e ordini di volume per le sue offerte PCB. Il materiale preciso, la gamma di produzione e i servizi di assemblaggio disponibili dovrebbero essere confermati quando si discute di un progetto specifico di driver LED.

Considerazioni finali per lo sviluppo di PCB di driver LED

Un PCB driver LED è più di una piattaforma di montaggio per componenti elettronici. È l'implementazione fisica di un circuito che deve funzionare entro limiti elettrici, meccanici e di produzione definiti.

Un progetto di successo inizia dai requisiti del driver e del carico LED. Il layout della scheda deve supportare il circuito previsto, mentre la selezione del materiale, lo spessore del rame, lo spessore finito e le dimensioni meccaniche devono corrispondere alle specifiche del prodotto.

Le informazioni sulla produzione sono altrettanto importanti. File di fabbricazione completi, revisioni progettuali coerenti e requisiti di ispezione chiaramente definiti forniscono al produttore di PCB una base affidabile per la produzione. La valutazione del prototipo offre quindi l’opportunità di controllare la scheda prima che il progetto vada avanti.

Per le aziende di illuminazione a LED che sviluppano un nuovo prodotto o rivedono un progetto esistente, queste decisioni dovrebbero essere affrontate insieme anziché gestite come attività isolate. Una specifica chiara migliora la comunicazione tra i team di progettazione, acquisto e produzione e fornisce una base più solida per la produzione ripetuta.

Xinda PCB offre opzioni PCB che includono schede driver LED FR-4 e MCPCB con substrato in alluminio. Per requisiti specifici del progetto, gli acquirenti possono esaminare il PCB in alluminio con driver LED personalizzato per moduli luce LED e confermare le specifiche applicabili prima di richiedere un preventivo.
