Come scegliere un PCB circolare in alluminio a LED per downlight e luci a pannello

Un PCB circolare in alluminio a LED deve fare molto di più che trasportare un circuito LED. Deve adattarsi all'apparecchio di illuminazione, supportare la disposizione dei componenti e soddisfare i requisiti elettrici e meccanici del prodotto finito. Per i produttori di downlight e pannelli luminosi, il profilo della scheda è spesso determinato dall'alloggiamento, ma anche altre decisioni, tra cui lo spessore, il peso del rame, le caratteristiche di montaggio e la finitura superficiale, incidono sulla possibilità che il progetto possa passare senza problemi alla produzione.

Scegliere una tavola basandosi solo sul diametro può lasciare domande importanti senza risposta. Un design può adattarsi all'alloggiamento ma lasciare spazio insufficiente per i componenti o l'hardware di montaggio. Un pannello potrebbe soddisfare i requisiti di spessore nominale ma entrare in conflitto con lo spazio di assemblaggio disponibile. È meglio rivedere questi dettagli prima di ordinare un prototipo.

Questa guida copre le principali considerazioni sulla scelta di un PCB circolare in alluminio a LED per downlight e pannelli luminosi, dalle dimensioni meccaniche ai dati di produzione. È destinato a progettisti di prodotto, produttori di illuminazione e team di acquisto che necessitano di trasformare un requisito di progettazione in una specifica PCB chiara.

Inizia con il dispositivo di illuminazione, non con il catalogo PCB

L'apparecchiatura dovrebbe impostare il punto di partenza per la selezione del tabellone. Prima di scegliere un PCB circolare in alluminio, verifica lo spazio disponibile all'interno della lampada, il modo in cui verrà fissata la scheda e la posizione di eventuali parti circostanti. Il riflettore, il diffusore, il driver, gli elementi di fissaggio e l'alloggiamento possono tutti influenzare l'area utilizzabile.

I downlight e i pannelli luminosi non pongono sempre le stesse esigenze alla scheda. Un downlight può utilizzare un PCB circolare compatto montato all'interno di un riflettore o di un alloggiamento per la dissipazione del calore. Una luce a pannello può avere una diversa disposizione interna, con la scheda LED posizionata attorno o dietro un componente ottico. Il layout effettivo varia in base al prodotto, quindi il PCB dovrebbe essere progettato attorno all'apparecchiatura anziché essere selezionato in base a un presupposto di dimensioni generali.

Un disegno quotato è più affidabile di una misurazione presa da una fotografia. Dovrebbe mostrare il diametro esterno, i fori di montaggio, i ritagli e qualsiasi altra caratteristica che influenzi la vestibilità. Se la scheda deve appoggiarsi su una superficie particolare, è necessario identificare anche quell'interfaccia.

È utile distinguere tra le dimensioni nominali della scheda e le dimensioni critiche per il montaggio. Ad esempio, il diametro esterno potrebbe avere una certa tolleranza, mentre la posizione del foro di montaggio potrebbe dover essere strettamente allineata con una caratteristica fissa nell'alloggiamento. Contrassegnare le dimensioni critiche sul disegno aiuta il produttore del PCB a capire quali dettagli necessitano di particolare attenzione.

Scegli attentamente il diametro e il contorno della tavola

Le schede circolari vengono spesso utilizzate laddove il PCB deve seguire la forma dell'alloggiamento di una lampada. Anche così, un contorno rotondo non dovrebbe essere trattato come una semplice specifica del diametro. La scheda potrebbe inoltre richiedere fori per viti, fessure, tacche o spazi liberi per cavi e connettori.

Quando confermi la struttura, controlla i seguenti dettagli:

● Diametro esterno: verificare lo spazio disponibile nell'apparecchio e consentire l'effettiva disposizione di montaggio.

● Fori di montaggio: fornire dimensioni, posizioni e tolleranze dei fori ove richiesto.

● Ritagli e tacche: mostrano le caratteristiche necessarie per liberare le nervature dell'alloggiamento, i fili o altre parti.

● Spazio libero per i componenti: lasciare spazio ai LED e ad altri componenti senza interferire con gli elementi di fissaggio o le strutture circostanti.

● Accesso all'assemblaggio: valutare se la scheda può essere installata e protetta utilizzando il metodo di assemblaggio previsto.

Una scheda che si adatta a un disegno potrebbe comunque essere difficile da assemblare se la testa di una vite si sovrappone a un componente o se un connettore è troppo vicino al bordo. L'esame del PCB insieme al disegno dell'alloggiamento può aiutare a individuare questi conflitti prima della produzione.

La struttura dovrebbe inoltre essere coerente tra i file di progettazione. Se il disegno meccanico mostra un diametro ma i dati di fabbricazione ne definiscono un altro, il fornitore necessita di chiarimenti prima della produzione. Uno schema chiaro e approvato riduce il rischio di ricevere tabelloni che corrispondono a un file ma non all'apparecchiatura prevista.

Abbina lo spessore della scheda allo spazio disponibile

Lo spessore della scheda influisce sia sull'adattamento fisico che sulla costruzione del PCB. Per un PCB circolare in alluminio a LED, lo spessore selezionato deve adattarsi all'apparecchio di illuminazione e soddisfare i requisiti meccanici del progetto.

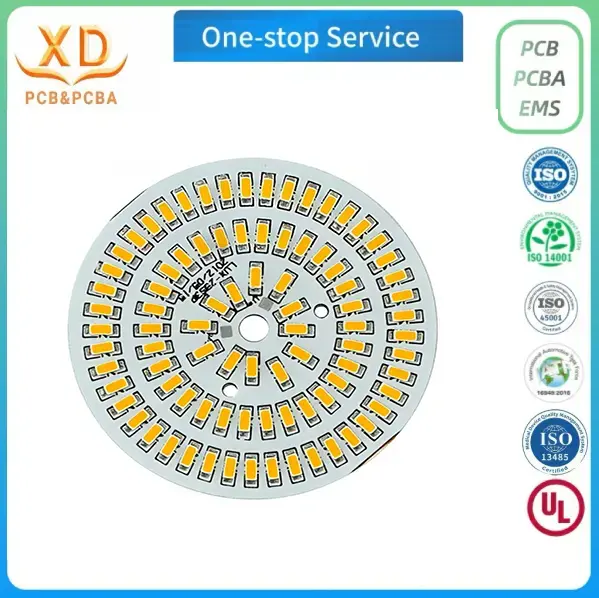

Xinda PCB elenca uno spessore della scheda finita di 1,0–2,5 mm per il suo PCB in alluminio LED circolare personalizzato. Le sue specifiche più ampie sul processo PCB in alluminio coprono spessori di schede finite da 0,4 mm a 3,0 mm . Queste cifre descrivono ambiti diversi: il primo è l'intervallo dichiarato per il prodotto presentato, mentre il secondo è l'intervallo generale del processo.

La specifica finale dovrebbe essere confermata rispetto al progetto effettivo. Una scheda più spessa può influire sull'altezza disponibile per i componenti, l'hardware di montaggio o la superficie di contatto all'interno dell'apparecchiatura. Una scheda più sottile potrebbe non essere adatta se la disposizione meccanica richiede un diverso livello di rigidità o una particolare interfaccia di montaggio. La scelta migliore dipende dall'intero assemblaggio, non dallo spessore isolato.

Quando richiedi un preventivo, specifica lo spessore finito richiesto anziché chiedere semplicemente un PCB in alluminio. Se il progetto consente alternative, identificare l'intervallo accettabile e chiedere al fornitore di confermare la fattibilità. Questo è più utile che lasciare che sia il produttore a fare un'ipotesi.

Seleziona lo spessore del rame attorno ai requisiti del circuito

Lo spessore del rame è un'altra specifica che dovrebbe seguire la progettazione elettrica. Xinda PCB elenca uno spessore di rame di 1–2 once per il PCB circolare in alluminio a LED, mentre la gamma generale di processi PCB in alluminio è di 1–6 once , a seconda della costruzione e del design.

Il peso del rame dovrebbe essere rivisto insieme ai requisiti attuali, alla larghezza della traccia, alla spaziatura e alla quantità di spazio di instradamento disponibile. Una specifica di rame più pesante non rende automaticamente ogni circuito migliore e non dovrebbe essere scelta senza considerare il layout e i requisiti di produzione.

I file di progettazione devono comunicare chiaramente lo schema circuitale previsto. Se il circuito presenta tracce strette o elementi ravvicinati, tali aree devono essere verificate rispetto alla capacità di processo dichiarata dal produttore. Le specifiche generali del processo di Xinda PCB elencano una larghezza minima della traccia e un'interlinea minima di 0,15 mm. La fattibilità di un progetto specifico dipende ancora dalla costruzione completa del pannello e dai dati forniti per la produzione.

Per un nuovo progetto, è sensato che il fornitore riveda i file di produzione prima che l'ordine venga rilasciato. Ciò offre a entrambe le parti la possibilità di identificare specifiche poco chiare o potenziali problemi di fabbricazione mentre i cambiamenti sono ancora gestibili.

Comprendere il ruolo della base in alluminio

L'alluminio è ampiamente utilizzato nei PCB di illuminazione a LED perché la base metallica può aiutare ad allontanare il calore dall'area del circuito. In una tavola circolare, il materiale di base è solo una parte del disegno complessivo. Lo strato dielettrico, la struttura in rame, il posizionamento dei LED e il contatto tra il PCB e l'apparecchiatura influenzano tutti il ​​risultato.

Il prodotto Xinda PCB presentato utilizza la lega di alluminio 5052 . Questo è il materiale dichiarato per il prodotto e deve essere specificato quando corrisponde ai requisiti del progetto. Se un progetto richiede un materiale o una costruzione diversa, tale requisito deve essere discusso separatamente anziché presumere che sia coperto dal prodotto presentato.

Anche l'installazione della scheda è importante. Un PCB montato su una superficie di trasferimento termico adatta può comportarsi diversamente da uno con un contatto limitato o un'interfaccia irregolare. I progettisti dovrebbero quindi rivedere la scheda e la sua disposizione di montaggio come parti dello stesso assieme.

Per questo motivo la scelta dei materiali non deve sostituire la verifica del progetto illuminotecnico completato. Se la temperatura operativa è importante per l'applicazione, la convalida dovrebbe riflettere l'apparecchio e le condizioni operative effettive. Il fornitore del PCB può confermare i dettagli costruttivi, mentre il team del prodotto di illuminazione deve valutare il sistema completo.

Pianifica il layout dei LED attorno al design ottico e meccanico

La disposizione dei LED non influisce solo sull'aspetto del circuito. Le posizioni dei componenti devono adattarsi al design ottico, all'area disponibile sulla scheda e alle caratteristiche meccaniche dell'apparecchiatura. Su un PCB circolare il layout può seguire un anello, utilizzare più gruppi di LED o adottare un'altra disposizione in base alle esigenze di illuminazione del prodotto.

Il layout del PCB dovrebbe lasciare spazio sufficiente per i fori di montaggio e altre funzionalità. Dovrebbe inoltre tenere conto delle dimensioni dei componenti e delle tolleranze di posizionamento. Se i LED sono posizionati troppo vicino a un ritaglio o a un bordo, il progetto potrebbe risultare difficile da assemblare o potrebbe entrare in conflitto con le parti vicine.

Per le luci a pannello, è necessario considerare la disposizione del pannello insieme al diffusore o alla guida luminosa utilizzata dall'apparecchio. Nei downlight il rapporto tra le posizioni dei LED, del riflettore e dell'alloggiamento può influenzare la distribuzione della luce finale. Queste sono considerazioni a livello di prodotto, quindi il layout del PCB dovrebbe essere rivisto con le informazioni meccaniche e ottiche pertinenti disponibili.

Se il progetto utilizza connettori, cavi o componenti elettronici aggiuntivi, le loro posizioni dovrebbero essere incluse nel disegno di assieme. Ciò aiuta il produttore a comprendere la configurazione prevista e semplifica l'identificazione di potenziali conflitti prima della produzione dei campioni.

La disposizione dovrà lasciare spazio anche ai lavori pratici di montaggio. I componenti devono essere posizionati dove le disposizioni di montaggio e cablaggio previste possono accoglierli. Quando la scheda ha un contorno circolare stretto, anche un piccolo cambiamento nella posizione del componente può influenzare lo spazio disponibile per una vite, un connettore o la distanza dai bordi. Una revisione del layout con il disegno meccanico può aiutare a identificare questi problemi prima che portino a una scheda rivista.

Controllare le tolleranze e l'adattamento prima di finalizzare il progetto

Le dimensioni nominali descrivono la dimensione prevista della scheda, ma i disegni di produzione devono anche indicare quanta variazione è accettabile. Ciò è importante quando un PCB circolare deve essere inserito all'interno di un alloggiamento stampato o allineato con punti di montaggio preesistenti.

Non tutte le dimensioni necessitano della stessa tolleranza. Una piccola variazione in un'area con ampio spazio libero può avere scarso effetto sull'assemblaggio, mentre un foro che deve essere allineato con un palo fisso può essere molto più critico. Identificare le dimensioni che incidono direttamente sull'adattamento e fornire le tolleranze richieste dove contano.

Vale anche la pena rivedere la relazione tra il PCB e le parti circostanti. Considerare lo spazio necessario per elementi di fissaggio, cablaggio e corpi dei componenti, nonché eventuali restrizioni imposte dal riflettore o dalla copertura. Se la scheda è destinata a entrare in contatto con un'altra superficie, verificare che il disegno meccanico comunichi l'interfaccia richiesta.

Prima di approvare il progetto, confrontare il profilo del PCB con l'ultimo disegno dell'alloggiamento. Se l'alloggiamento è ancora in fase di revisione, assicurati che i team PCB e meccanici lavorino con versioni compatibili. Questo semplice passaggio di coordinamento può impedire che una scheda venga prodotta in una dimensione che non è più valida.

Confermare la finitura superficiale prima di ordinare

La finitura superficiale fa parte delle specifiche di produzione e deve essere selezionata tenendo presente la progettazione della scheda e il processo di assemblaggio. Le opzioni generali di processo PCB in alluminio di Xinda PCB includono OSP, HASL, oro per immersione, stagno per immersione senza piombo e argento per immersione.

Queste finiture non dovrebbero essere trattate come scelte intercambiabili per ogni progetto. L'opzione appropriata dipende dal progetto, dai requisiti di assemblaggio dei componenti e dai criteri di accettazione del cliente. Se il PCB verrà assemblato con componenti elettronici, la finitura selezionata dovrà essere confermata come idonea al processo di assemblaggio previsto.

La richiesta di preventivo dovrebbe indicare la finitura richiesta o chiedere al produttore di rivedere le opzioni rispetto all'applicazione. Lasciare la finitura non specificata può portare a presupposti diversi tra i fornitori, rendendo i preventivi più difficili da confrontare.

Se un progetto dispone di un progetto approvato esistente, mantenere la finitura superficiale coerente con tale specifica a meno che una modifica non sia stata rivista e accettata. Ciò è particolarmente utile quando si passa dai campioni prototipo alla produzione ripetuta.

Quali informazioni sulla produzione dovresti inviare?

Un fornitore può valutare un PCB in alluminio a LED circolare personalizzato in modo più accurato quando la richiesta include informazioni sia elettriche che meccaniche. Una fotografia del prodotto può aiutare a spiegare l'uso previsto, ma non fornisce dettagli sufficienti per la produzione da sola.

Un pratico pacchetto di progettazione normalmente include:

Se l'ordine include l'assemblaggio di componenti, fornire anche la distinta dei materiali, i dati di posizionamento e il disegno di assieme. Questi documenti aiutano a distinguere un ordine di PCB nudo da una richiesta di circuito stampato assemblato.

Il controllo delle revisioni è importante quando i file vengono aggiornati durante lo sviluppo. Identificare chiaramente la versione corrente e assicurarsi che i dati di disegno e fabbricazione descrivano lo stesso progetto. Se dimensioni o requisiti sono ancora in fase di revisione, dichiararlo prima di richiedere un preventivo di produzione.

Verifica i limiti generali del processo rispetto al progetto effettivo

Una specifica di processo pubblicata aiuta gli acquirenti a comprendere la gamma che un produttore può supportare, ma non deve essere letta come una garanzia che ogni combinazione di dimensioni, materiali e caratteristiche del circuito possa essere prodotta senza revisione.

Le specifiche generali del PCB in alluminio di Xinda PCB elencano una dimensione massima di lavorazione di 120 cm × 60 cm , uno spessore del rame di 1–6 once , uno spessore del pannello finito di 0,4–3,0 mm e una larghezza minima della traccia e un'interlinea tra le linee di 0,15 mm . Il PCB circolare in alluminio a LED ha un intervallo dichiarato più specifico di spessore finito di 1,0–2,5 mm e spessore di rame di 1–2 once .

Quando un progetto utilizza una combinazione di spazi ristretti, ritagli insoliti, spessori specifici o altri vincoli, invia i file di produzione effettivi per la revisione. Il fornitore può quindi confermare se la costruzione richiesta è adatta al processo previsto e identificare eventuali punti che necessitano di chiarimenti.

Questa recensione è particolarmente utile per le forme personalizzate. Un contorno circolare può essere semplice, ma la combinazione di fori, tacche, percorso delle tracce e posizioni dei componenti può rendere un progetto diverso da un altro. Confermare la fattibilità prima della produzione aiuta a evitare modifiche non necessarie dopo la realizzazione dei campioni.

Rivedere i requisiti elettrici insieme alla progettazione meccanica

L'adattamento meccanico è solo una parte di una scelta riuscita del PCB. Il circuito deve inoltre soddisfare i requisiti elettrici stabiliti dalla progettazione del prodotto di illuminazione. La domanda attuale, la geometria della traccia e la disposizione dei componenti dovrebbero essere considerati insieme piuttosto che trattati come decisioni separate.

Il produttore di PCB necessita di dati di fabbricazione accurati per produrre lo schema circuitale previsto. Il team di prodotto deve garantire che i file riflettano il progetto approvato e che eventuali requisiti speciali siano stati documentati. Se il circuito è in fase di revisione, i file più recenti dovrebbero sostituire le versioni obsolete prima che l'ordine venga rilasciato.

I test dovrebbero essere discussi in termini di caratteristiche che devono essere controllate. I test elettrici possono riguardare la continuità e l'isolamento secondo il metodo di test concordato, mentre l'ispezione visiva riguarda le caratteristiche visibili del circuito prodotto. Nessuno dei due dovrebbe essere assunto per verificare le prestazioni dell'intero apparecchio LED.

Per un nuovo progetto di illuminazione, il team di prodotto dovrebbe stabilire cosa deve essere convalidato a livello di PCB e cosa deve essere controllato dopo l'installazione nella lampada. Questa distinzione aiuta a evitare di fare affidamento su un'ispezione della scheda per rispondere a domande che possono essere valutate solo nel prodotto assemblato.

Evita problemi comuni durante la selezione del PCB

Molti problemi evitabili sorgono perché un requisito è stato assunto anziché confermato. Alcuni controlli durante la revisione del progetto possono rendere il processo di ordinazione più prevedibile.

Scegliere la tavola solo in base al diametro. Il diametro esterno potrebbe essere corretto, ma i fori di montaggio, le aperture o le distanze dei componenti potrebbero comunque entrare in conflitto con l'apparecchiatura. Esaminare il disegno completo del profilo e dell'assieme prima di rilasciare il progetto.

Utilizzando una specifica generale invece della costruzione richiesta. L'ampia gamma di processi di un fornitore non definisce automaticamente la costruzione di un particolare prodotto. Nella richiesta indicare la lega di alluminio richiesta, lo spessore finito, lo spessore del rame e la finitura superficiale.

Lasciando le tolleranze critiche indefinite. Se una dimensione determina se la scheda si adatta o si allinea con un'altra parte, fornire la tolleranza necessaria. Evitare di applicare tolleranze inutilmente strette a ogni caratteristica quando solo alcune dimensioni influiscono sull'assemblaggio.

Invio di file di produzione incoerenti. Un pacchetto di disegno e fabbricazione che descrive versioni diverse può portare a ritardi o a una produzione errata. Conferma la revisione attuale e risolvi le discrepanze prima di ordinare.

Supponendo che tutti i fornitori citino lo stesso ambito. Un preventivo può coprire la fabbricazione a scheda semplice, mentre un altro include servizi aggiuntivi. Confermare i risultati finali, i requisiti di ispezione e qualsiasi lavoro di assemblaggio prima di confrontare i prezzi.

Questi controlli non sostituiscono la revisione tecnica, ma aiutano a rendere i requisiti più chiari sia per il cliente che per il produttore.

Revisione di un prototipo prima di rilasciare l'ordine di produzione

I campioni di prototipi offrono al team di illuminazione l'opportunità di confermare l'adattamento meccanico e confrontare la scheda prodotta con il progetto approvato. La revisione dovrebbe riguardare qualcosa di più della correttezza del PCB.

Verificare che la scheda si adatti all'alloggiamento, che i fori di montaggio siano allineati e che i componenti abbiano lo spazio necessario. Verificare il materiale e lo spessore rispetto alle specifiche concordate. Se sono necessari controlli elettrici o funzionali, confermare che i test pertinenti siano stati completati e rivisti.

Qualsiasi modifica richiesta deve essere registrata nei file di progettazione prima del rilascio dell'ordine di produzione. Un profilo rivisto, un foro riposizionato o un modello di rame modificato devono essere riportati nel pacchetto di produzione approvato. In caso contrario, il fornitore potrà produrre il lotto successivo utilizzando una versione precedente.

Una volta approvato un campione, conservare i file e le specifiche corrispondenti come riferimento di produzione. Ciò semplifica la gestione degli ordini ripetuti e offre sia all'acquirente che al fornitore una base condivisa per controllare le consegne future.

Scelta di un fornitore per PCB LED circolari personalizzati in alluminio

La selezione del fornitore dovrebbe prendere in considerazione qualcosa di più del prezzo unitario preventivato. Gli acquirenti devono sapere se il produttore può supportare la costruzione della scheda richiesta, esaminare i file forniti e spiegare l'ambito del processo di ispezione.

Prima di effettuare un ordine, confermare per iscritto il materiale, lo spessore finito, le specifiche del rame, la finitura superficiale e i requisiti dimensionali. Chiedere quali fasi di ispezione sono incluse e quali criteri di accettazione verranno utilizzati. Se sono necessari campioni, chiarire la quantità del campione, il processo di approvazione e il modo in cui le modifiche approvate verranno apportate alla produzione.

Xinda PCB offre produzione di PCB in alluminio personalizzati per applicazioni di illuminazione a LED, comprese schede circolari in alluminio per downlight e luci a pannello. Il prodotto presentato utilizza la lega di alluminio 5052, con uno spessore del pannello finito dichiarato di 1,0–2,5 mm e uno spessore del rame di 1–2 once. Si accettano campioni personalizzati e ordini di volume.

Per un preventivo, fornire le dimensioni richieste della scheda, i file di fabbricazione, le specifiche del materiale e del rame, la finitura superficiale e la quantità. Se il progetto prevede requisiti speciali di montaggio o assemblaggio, includere il disegno pertinente e spiegare quali dimensioni sono critiche.

Le informazioni sul prodotto sono disponibili all'indirizzo www.xdpcba.com . Le richieste di progetto possono essere inviate a bluesky@xdpcba.com o Sales10@xdpcba.com .

Una specifica chiara semplifica l'ordinazione di PCB personalizzati

La scelta di un PCB circolare in alluminio a LED è una decisione progettuale che collega l'apparecchio di illuminazione al processo di produzione. Il contorno della scheda deve adattarsi all'alloggiamento, lo spessore e la struttura in rame devono corrispondere ai requisiti e i file devono comunicare il progetto previsto senza ambiguità.

Una specifica completa fornisce al fornitore una solida base per il preventivo e aiuta il team di prodotto a rivedere i campioni rispetto ai requisiti effettivi. Quando la progettazione, i dati di produzione e i criteri di accettazione sono allineati, diventa più semplice passare da un prototipo iniziale a ordini ripetuti con meno revisioni evitabili.

Per i progetti di downlight e pannelli luminosi, iniziare con le dimensioni dell'apparecchio e la disposizione di montaggio, confermare la costruzione della scheda e far revisionare i file di produzione prima della produzione. Questi passaggi aiutano a mantenere pratica la selezione del PCB e chiaro il processo di ordinazione.
