Produzione di PCB in alluminio a LED circolari personalizzati: materiali, specifiche e controlli di qualità

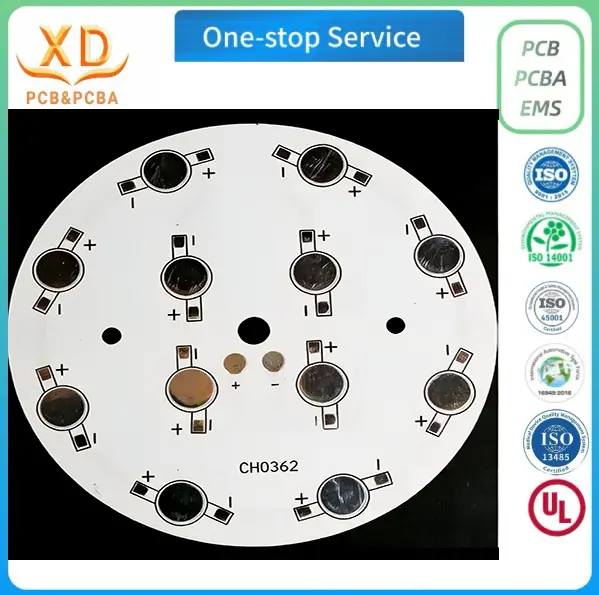

Un PCB circolare in alluminio a LED personalizzato può sembrare un semplice circuito stampato rotondo con nucleo metallico, ma prepararlo per la produzione richiede molto più che definirne il diametro e lo spessore del rame. La scheda deve seguire accuratamente i file di progettazione, adattarsi al gruppo di illuminazione previsto e soddisfare i requisiti elettrici e meccanici stabiliti prima dell'inizio della fabbricazione. Anche piccole differenze nel profilo, nei fori di montaggio o nella disposizione dei componenti possono creare problemi quando il PCB viene installato in un apparecchio di illuminazione finito.

Per i produttori di illuminazione a LED, il processo di produzione influisce anche sulle decisioni di acquisto. Un prototipo può essere accettabile per i test, ma gli ordini ripetuti richiedono dimensioni, specifiche dei materiali e qualità della superficie coerenti. Se questi dettagli non sono chiaramente documentati, i lotti di produzione possono differire dal campione approvato o richiedere aggiustamenti non necessari durante l'assemblaggio.

La produzione di PCB in alluminio a LED circolari personalizzati comporta diverse decisioni collegate, dalla revisione dei file di progettazione originali al controllo delle schede finite prima della spedizione. Sapere quali informazioni fornire, quali specifiche confermare e quali documenti di qualità richiedere aiutano gli acquirenti a comunicare in modo più efficace con un produttore di PCB e riducono i ritardi evitabili.

Cosa rende diversa la produzione di PCB LED circolari personalizzati?

I PCB circolari hanno un profilo meccanico diverso dalle schede rettangolari convenzionali. I loro contorni spesso seguono la forma di un alloggiamento della lampada, di un riflettore, di una struttura di diffusione del calore o di una piastra di montaggio. Alcuni design hanno un semplice bordo arrotondato, mentre altri includono ritagli, fori per viti, tacche o sezioni rimosse per accogliere componenti interni.

Queste caratteristiche devono essere considerate insieme allo schema elettrico. Una scheda può corrispondere al diametro nominale riportato su un disegno e tuttavia non riuscire ad adattarsi se i fori di montaggio sono posizionati in modo errato o se la distanza dai bordi è insufficiente. Per i prodotti di illuminazione fabbricati in grandi quantità, una piccola discrepanza dimensionale può compromettere l'assemblaggio di un intero lotto.

I PCB in alluminio introducono un’altra serie di considerazioni. A differenza di una scheda FR-4 convenzionale, un PCB con nucleo metallico in alluminio contiene generalmente uno strato circuitale conduttivo, uno strato dielettrico elettricamente isolante e una base in alluminio. Il dielettrico separa il circuito dalla base metallica fornendo al tempo stesso un percorso termico tra di loro. Le proprietà specifiche della costruzione e dei materiali dipendono dal design della scheda e dal sistema di materiali selezionato.

Per le schede LED circolari il produttore deve quindi lavorare sia sullo schema circuitale che sullo schema meccanico. I file di produzione dovrebbero definire la grafica in rame, il perimetro della scheda, i fori e altre caratteristiche rilevanti. Anche le specifiche dei materiali e i requisiti di spessore devono essere confermati prima della fabbricazione.

Lo scopo non è semplicemente quello di produrre una tavola che sembri rotonda. Si tratta di produrre un circuito stampato che segua il progetto approvato e possa essere incorporato nel prodotto di illuminazione previsto senza modifiche impreviste.

Selezione dei materiali e base in alluminio

La selezione dei materiali dovrebbe iniziare con i requisiti del prodotto di illuminazione finito. Gli acquirenti devono considerare l'ambiente operativo previsto, le dimensioni della scheda, il metodo di montaggio, la progettazione elettrica e i requisiti termici prima di confermare le specifiche del materiale.

La base in alluminio è una parte importante della costruzione. Fornisce supporto meccanico e funge da parte del percorso termico sotto lo strato del circuito. Il suo spessore e le sue proprietà possono influenzare la rigidità, il peso e la capacità della scheda di adattarsi all'alloggiamento disponibile.

Xinda PCB elenca la lega di alluminio 5052 per il suo PCB in alluminio LED circolare personalizzato. Il prodotto presentato specifica uno spessore del pannello finito di 1,0–2,5 mm e uno spessore del rame di 1–2 once. Queste sono specifiche di riferimento utili per gli acquirenti che considerano questo prodotto, ma i requisiti di produzione effettivi devono essere confermati rispetto al progetto approvato.

La gamma generale di lavorazione dei PCB in alluminio è più ampia delle specifiche del prodotto presentato. A seconda dei requisiti di costruzione e produzione della scheda applicabili, la gamma generale elencata comprende spessori di scheda finita di 0,4–3,0 mm e spessori di rame di 1–6 once. Queste capacità generali non devono essere interpretate nel senso che ogni combinazione sia disponibile per ogni progetto di tavola circolare.

Queste cifre sono specifiche di riferimento e non sostituiscono una revisione della produzione. Gli acquirenti devono confermare l'impilamento richiesto, il peso del rame, la struttura di isolamento e le dimensioni meccaniche prima di effettuare un ordine.

Vale anche la pena distinguere lo spessore del rame dallo spessore del pannello finito. Il peso del rame descrive lo strato di rame, mentre lo spessore finito si riferisce alla struttura completa del pannello. I due valori influenzano parti diverse del progetto e dovrebbero essere registrati separatamente nei documenti di produzione.

Se un prodotto di illuminazione viene riprogettato, le modifiche materiali dovrebbero essere riviste piuttosto che ritenute intercambiabili. Una diversa base in alluminio o struttura dielettrica può influenzare le caratteristiche meccaniche e il comportamento termico della scheda. Il produttore dovrebbe valutare se le specifiche riviste sono adatte al layout esistente e ai requisiti di produzione.

Preparazione dei file di progettazione per la fabbricazione

Una serie chiara di file di progettazione fornisce al produttore di PCB una base affidabile per la produzione. Una documentazione incompleta o contraddittoria può portare a domande sul profilo della scheda, sul modello del rame, sulla posizione dei fori o sulle dimensioni finite. Risolvere queste domande dopo l’inizio della produzione è solitamente più problematico che confermare i dettagli in anticipo.

Per un PCB in alluminio a LED circolare personalizzato, il pacchetto di progettazione deve contenere le informazioni necessarie per riprodurre la scheda prevista. L'esatto set di file dipende dal progetto e dai requisiti del produttore, ma i seguenti elementi sono comunemente rilevanti:

● File Gerber o dati di fabbricazione equivalenti: definiscono la grafica in rame e altri livelli di produzione richiesti per la scheda.

● Dati di foratura: identifica le posizioni e le dimensioni dei fori che devono essere praticati.

● Disegno meccanico: comunica il diametro esterno, le aperture, i fori di montaggio, le dimensioni critiche e le tolleranze applicabili.

● Informazioni su strato e materiale: registra la costruzione prevista della scheda, compresi i requisiti di rame e isolamento.

● Note di fabbricazione: chiariscono la finitura superficiale, i requisiti speciali, le dimensioni di riferimento e qualsiasi caratteristica che potrebbe non essere evidente dalla sola opera d'arte.

I file dovrebbero descrivere la stessa versione della scheda. Ad esempio, se il disegno meccanico mostra una posizione modificata del foro di montaggio ma i dati di fabbricazione contengono ancora la posizione precedente, il produttore deve identificare e risolvere la discrepanza prima di procedere.

Il controllo delle revisioni è importante quando sono coinvolti diversi dipartimenti. Un team di ingegneri può rivedere la disposizione dei LED mentre il team di acquisto continua a utilizzare un vecchio disegno di preventivo. Un semplice identificatore di revisione e una data di approvazione possono aiutare entrambe le parti a confermare quale versione è autorizzata per la produzione.

Gli acquirenti dovrebbero anche identificare quali dimensioni sono fondamentali per l'assemblaggio. Potrebbe essere necessario che il diametro esterno si adatti perfettamente all'alloggiamento della lampada, mentre altre dimensioni potrebbero avere maggiore flessibilità. Evidenziare queste differenze aiuta il produttore a concentrarsi sui requisiti più importanti per il prodotto finito.

Se il pannello presenta ritagli insoliti, fori ravvicinati o una sezione del bordo stretta, queste caratteristiche dovrebbero essere mostrate chiaramente nel disegno. Laddove il progetto abbia tolleranze ristrette, l'acquirente dovrebbe chiedere al produttore di confermare la fattibilità piuttosto che presumere che ogni dimensione possa essere prodotta senza modifiche.

Trasformare il progetto in un piano di produzione

Una volta che i file sono disponibili, il produttore deve esaminarli prima della produzione. Questa revisione collega l'intento progettuale con i requisiti pratici della fabbricazione della scheda.

Il primo compito è confermare che il materiale, lo spessore del pannello, le specifiche del rame e il contorno siano compatibili con la costruzione richiesta. Il produttore può quindi verificare se l'opera d'arte contiene informazioni sufficienti per gli strati richiesti e se eventuali dimensioni o note sono in conflitto tra loro.

Anche la pianificazione della produzione deve tenere conto della quantità ordinata. Gli ordini di prototipi e gli ordini di volume possono utilizzare lo stesso design di base, ma hanno priorità diverse. L'esecuzione di un prototipo ha spesso lo scopo di verificare l'adattamento meccanico o supportare una valutazione elettrica iniziale. Un ordine di volume pone maggiore enfasi sulla ripetibilità, sull'ispezione coerente e sulla gestione dei registri di produzione approvati.

Per le tavole circolari, lo schema merita particolare attenzione durante questa recensione. Un diametro nominale da solo potrebbe non descrivere tutti i requisiti meccanici. Fori di montaggio, tacche e ritagli possono determinare il modo in cui la scheda viene posizionata all'interno del prodotto finale. Queste caratteristiche dovrebbero essere verificate rispetto al disegno prima che il progetto venga rilasciato.

Il produttore dovrebbe anche chiarire con l'acquirente eventuali questioni tecniche irrisolte. Se manca una dimensione richiesta, è meglio ottenere una conferma scritta piuttosto che fare supposizioni che potrebbero influenzare la tavola finita.

Questa fase offre l'opportunità di definire dettagli pratici come disponibilità del materiale, finitura superficiale, quantità di campioni, quantità di produzione prevista e requisiti di imballaggio. Fornisce inoltre a entrambe le parti una registrazione condivisa delle specifiche che verranno utilizzate per valutare l'ordine finito.

Come viene controllato il processo di fabbricazione del PCB

La fabbricazione di PCB in alluminio prevede diverse fasi e ciascuna fase ha uno scopo diverso. L'esatto metodo di produzione dipende dal design della scheda, ma la verifica dei materiali, la formazione del modello di circuito, l'applicazione della maschera di saldatura e l'ispezione finale contribuiscono tutti al risultato finale.

L'ispezione del materiale in entrata è un punto di controllo anticipato. Il produttore controlla il materiale fornito rispetto ai requisiti dell'ordine prima che entri in produzione. Se il tipo o lo spessore del materiale non corrisponde alle specifiche approvate, la discrepanza deve essere risolta prima dell'ulteriore lavorazione.

Il materiale viene quindi preparato nella dimensione richiesta. Durante l'imaging del circuito, il modello di rame desiderato viene trasferito al materiale di lavoro. L'incisione rimuove il rame indesiderato per creare le caratteristiche del circuito definite dall'opera d'arte. Il risultato dipende dall'accuratezza dei dati di progettazione forniti e dal controllo del processo di fabbricazione.

La stampa della maschera di saldatura segue dove richiesto dal design della scheda. La maschera di saldatura fornisce copertura su aree designate del circuito lasciando disponibili le necessarie regioni esposte. Il suo posizionamento e l'aspetto devono essere verificati rispetto alla grafica approvata e ai requisiti di produzione.

Il trattamento superficiale è un'altra parte importante del processo. La finitura selezionata deve essere confermata prima della produzione perché influisce sulle superfici di rame esposte e sulla loro idoneità alle condizioni di assemblaggio e stoccaggio previste.

L'ispezione avviene in punti appropriati della produzione anziché basarsi solo su un controllo visivo alla fine. L'ispezione ottica automatizzata, ove applicabile, può aiutare a identificare i difetti visibili del modello di circuito. I test elettrici verificano i requisiti di continuità elettrica e isolamento rilevanti supportati dal metodo di test. Il controllo qualità finale esamina le tavole completate prima del confezionamento.

Ciascun punto di controllo affronta un diverso tipo di problema. Una scheda visivamente accettabile non è automaticamente corretta dal punto di vista elettrico e una scheda elettricamente funzionante potrebbe ancora presentare un difetto meccanico che ne impedisce l'installazione. Il piano di ispezione dovrebbe pertanto riflettere i requisiti stabiliti per l'ordine specifico.

Per gli acquirenti la questione importante non è semplicemente se il fornitore dispone di un processo di produzione. Si tratta dell'adeguatezza del processo e delle modalità di ispezione per il consiglio che viene ordinato.

Finitura superficiale e rame a vista

La finitura superficiale deve essere specificata prima dell'inizio della fabbricazione. La scelta corretta dipende dal design, dalle aree di rame esposte e dai requisiti del prodotto di illuminazione finito.

Xinda PCB elenca diverse opzioni di trattamento superficiale per la lavorazione generale dei PCB in alluminio: OSP, livellamento per saldatura ad aria calda (HASL), oro ad immersione, stagno ad immersione senza piombo e argento ad immersione. La disponibilità per una particolare tavola circolare personalizzata deve essere confermata durante il preventivo e la revisione tecnica.

Queste finiture non devono essere trattate come opzioni intercambiabili senza considerare l'applicazione. Le loro caratteristiche, i requisiti di lavorazione e l'idoneità a particolari condizioni di assemblaggio differiscono. La scelta dovrebbe seguire la destinazione d'uso del pannello e i requisiti del relativo processo di produzione.

L'OSP è un conservante organico superficiale applicato al rame esposto. Per le specifiche generali di lavorazione di Xinda PCB, lo spessore OSP elencato è 0,20–0,40 μm. Questa è una specifica di riferimento per quella finitura e deve essere confermata per l'ordine effettivo, ove applicabile.

Quando si confrontano i preventivi, gli acquirenti devono assicurarsi che la finitura superficiale quotata corrisponda ai requisiti approvati. Se un fornitore propone una finitura diversa da un altro, i prezzi potrebbero non rappresentare prodotti equivalenti.

Lo stesso principio si applica quando un progetto esistente viene trasferito a un nuovo produttore. La finitura utilizzata per la tavola originale deve essere documentata piuttosto che dedotta da fotografie o presupposta da un precedente ordine di acquisto. Una modifica dovrebbe essere rivista e approvata prima che diventi parte delle specifiche di produzione.

Controlli di qualità importanti per i PCB circolari in alluminio

Il controllo di qualità dovrebbe essere collegato al disegno e alla destinazione d'uso del pannello finito. Una dichiarazione generica secondo cui un prodotto è stato ispezionato fornisce informazioni limitate a meno che l'acquirente non comprenda cosa è stato controllato.

Per i PCB circolari in alluminio a LED, diverse aree meritano attenzione.

Dimensioni meccaniche

Il diametro esterno, le posizioni dei fori di montaggio e le aperture specificate devono essere verificati rispetto al disegno approvato. Queste dimensioni influiscono sulla possibilità di installazione della scheda nell'alloggiamento previsto. Laddove siano specificate tolleranze, l'ispezione dovrebbe utilizzare i limiti approvati piuttosto che un giudizio visivo informale.

Schema del circuito

La grafica in rame deve essere coerente con i dati di fabbricazione rilasciati. L'ispezione ottica può aiutare a identificare difetti visibili come residui di rame indesiderati, aree del modello mancanti o altre irregolarità. I criteri di ispezione dovrebbero essere adeguati ai requisiti di progettazione e produzione della scheda.

Condizioni elettriche

I test elettrici possono identificare determinati circuiti aperti e connessioni involontarie, a seconda della configurazione e della copertura del test. Gli acquirenti devono confermare i requisiti di test per l'ordine se la verifica elettrica specifica è importante per la loro applicazione. Un test di continuità o di isolamento non sostituisce la valutazione funzionale dell'intero prodotto di illuminazione a LED.

Condizioni superficiali

È necessario verificare la presenza di danni visibili, contaminazione e difetti della scheda che potrebbero compromettere l'installazione o la finitura superficiale specificata. I criteri di ispezione dovrebbero distinguere tra condizioni estetiche e difetti che influiscono sulla funzionalità o sull'adattamento.

Materiale e spessore

Il materiale fornito e lo spessore del pannello finito devono essere coerenti con le specifiche approvate. Questi controlli sono particolarmente importanti quando il progetto si basa su un adattamento specifico all'interno dell'alloggiamento della lampada o richiede una struttura definita della scheda.

Condizioni dell'imballaggio

I pannelli finiti devono essere imballati in modo da proteggerli durante la movimentazione e il trasporto. I requisiti di imballaggio possono variare in base alle dimensioni della tavola, alla quantità dell'ordine e alle procedure di ricezione da parte dell'acquirente.

Nessun singolo controllo copre ogni potenziale problema. L'ispezione meccanica, l'ispezione ottica, la prova elettrica e la verifica dei materiali soddisfano requisiti diversi. Gli acquirenti dovrebbero quindi stabilire criteri di accettazione che riflettano il progetto piuttosto che fare affidamento su un'unica dichiarazione pass-or-fail.

Per gli ordini ricorrenti, tenere traccia delle specifiche approvate e dei requisiti di ispezione facilita anche il confronto dei lotti successivi con l'ordine originale.

Campioni di prototipi e approvazione prima della produzione in serie

Un prototipo è utile perché consente all'acquirente di valutare una scheda fisica prima di impegnarsi in una quantità maggiore. Tuttavia, il valore di un campione dipende da come viene esaminato.

Il primo passo è confrontare la scheda ricevuta con il disegno meccanico approvato. Il diametro esterno, i fori di montaggio, le aperture e lo spessore complessivo devono essere confrontati con le dimensioni rilevanti per l'assemblaggio. Se la scheda è destinata a essere posizionata all'interno dell'alloggiamento della lampada, un controllo di idoneità fisica può rivelare problemi che potrebbero non essere evidenti dai soli file elettronici.

Anche lo schema del circuito e la finitura superficiale dovrebbero essere rivisti. Se i test elettrici fanno parte della valutazione del campione, i risultati dei test dovrebbero essere considerati insieme ai requisiti di progettazione. Laddove la scheda venga utilizzata in un prodotto di illuminazione completo, la relativa valutazione a livello di sistema rimane di responsabilità del processo di sviluppo del prodotto.

Eventuali differenze devono essere documentate prima che il campione venga approvato. Se la scheda necessita di uno schema rivisto o di una modifica ai dati di fabbricazione, i file aggiornati dovrebbero ricevere un nuovo identificatore di revisione. In caso contrario, il produttore potrebbe avere difficoltà a distinguere la versione omologata dal campione precedente.

Una volta accettato il campione, l'acquirente deve conservare il disegno approvato, le specifiche e i relativi registri di ispezione. Questi documenti forniscono un riferimento per gli ordini di volume e aiutano a impedire che modifiche non approvate entrino in produzione.

L’approvazione del campione non dovrebbe essere trattata come una formalità. È il momento in cui l'acquirente conferma che il pannello prodotto corrisponde abbastanza fedelmente ai requisiti concordati da poter procedere con la fase successiva del progetto.

Gestione degli ordini ripetuti e della coerenza della produzione

I requisiti per un ordine ripetuto dovrebbero basarsi sulle specifiche del prodotto approvate piuttosto che su una descrizione generale come “uguale all’ultima volta”. Ciò è particolarmente importante quando un fornitore gestisce più progetti di PCB circolari con diametri o spessori di scheda simili.

Un registro completo dell'ordine dovrebbe identificare il prodotto, la revisione del disegno, il materiale, lo spessore del rame, lo spessore del pannello finito, la finitura superficiale, la quantità ed eventuali requisiti speciali di ispezione o imballaggio. Se una specifica cambia, la modifica deve essere comunicata e approvata prima del successivo ciclo di produzione.

Gli acquirenti devono inoltre chiarire se un nuovo ordine utilizza gli stessi file approvati e gli stessi requisiti materiali del lotto precedente. Una revisione del progetto, una sostituzione del materiale o una modifica della finitura superficiale possono influenzare il confronto tra la scheda e il campione approvato.

Per ordini più grandi sono importanti anche la pianificazione della consegna e la conferma della quantità. Il team acquisti dovrebbe stabilire la quantità richiesta e il programma di consegna con il fornitore prima della produzione. Se l'ordine è suddiviso in più spedizioni, entrambe le parti dovranno concordare la documentazione applicabile e i requisiti di accettazione.

L'imballaggio e l'identificazione aiutano a mantenere il controllo degli ordini dopo che le tavole lasciano la fabbrica. Etichette chiare possono rendere più semplice per il team ricevente distinguere diversi progetti, revisioni o lotti. Il formato di etichettatura specifico dovrebbe essere concordato quando l'acquirente ha requisiti di tracciabilità interna.

La ripetibilità non dipende da una singola fase di produzione. Ciò deriva dal mantenimento di specifiche chiare, dall'utilizzo della corretta revisione del progetto, dall'applicazione di adeguati controlli di processo e dal controllo del prodotto finito rispetto ai criteri di accettazione concordati.

Scelta di un produttore per un PCB in alluminio a LED circolare personalizzato

Il prezzo conta, ma non è detto che il preventivo più basso sia la scelta più adatta per una tavola personalizzata. Un confronto significativo dovrebbe considerare se il fornitore è in grado di soddisfare i materiali, le dimensioni, i requisiti del circuito, la finitura superficiale e le aspettative di qualità specificate.

Gli acquirenti possono iniziare chiedendo al produttore di confermare la costruzione della scheda e la gamma di produzione richieste. Se il progetto richiede uno spessore o un peso del rame particolare, il preventivo deve indicare chiaramente tale specifica. Le dichiarazioni generali sulla capacità non dovrebbero sostituire la conferma dei requisiti effettivi del prodotto.

Il processo di revisione del progetto del produttore è un altro utile punto di confronto. Un fornitore dovrebbe essere in grado di identificare le informazioni mancanti o le dimensioni contrastanti prima dell'inizio della produzione. Una comunicazione chiara in questa fase può prevenire revisioni evitabili e rendere il preventivo più accurato.

Dovrebbero essere discusse anche le modalità di ispezione. Gli acquirenti devono comprendere se l'ordine include controlli dimensionali, ispezione ottica e test elettrici, a seconda dei casi. Qualora fossero necessarie misurazioni particolari o registrazioni di controlli, queste dovranno essere concordate prima dell'emissione dell'ordine di acquisto.

Il processo di esempio può fornire un'ulteriore prova di come il fornitore gestisce il lavoro personalizzato. Un ordine di campioni ben gestito dovrebbe seguire una specifica definita e fornire una base chiara per l'approvazione. Per la produzione ricorrente, il fornitore dovrebbe anche essere in grado di lavorare dai file approvati e comunicare quando una modifica richiesta influisce sui requisiti esistenti.

Infine, confronta le citazioni su base equivalente. Il materiale del pannello, lo spessore finito, il peso del rame, la finitura superficiale, la quantità, i requisiti di test e l'imballaggio possono influenzare il prezzo indicato. Se questi dettagli differiscono tra i fornitori, un confronto diretto dei prezzi potrebbe essere fuorviante.

Un produttore che fornisce una comunicazione tecnica chiara e specifiche di produzione documentate offre agli acquirenti una base più affidabile per valutare l'ordine.

Soluzioni PCB in alluminio a LED circolari personalizzate da Xinda PCB

Xinda PCB fornisce produzione di PCB in alluminio per applicazioni di illuminazione, compresi PCB in alluminio LED circolari personalizzati utilizzati nei downlight e nelle luci a pannello. Il suo prodotto circolare in evidenza utilizza la lega di alluminio 5052, con uno spessore del pannello finito elencato di 1,0–2,5 mm e uno spessore del rame di 1–2 once.

La più ampia gamma di lavorazione PCB in alluminio comprende spessori di schede finite di 0,4–3,0 mm, spessori di rame di 1–6 once e una larghezza minima della traccia e un'interlinea minima elencata di 0,15 mm. I requisiti effettivi per ciascun progetto dovrebbero essere rivisti e confermati prima della produzione.

Il processo di produzione comprende l'ispezione dei materiali in entrata, il taglio, l'imaging dei circuiti, l'incisione, la stampa delle maschere di saldatura, l'ispezione AOI, i test elettrici, la garanzia della qualità finale e l'imballaggio. Si accettano campioni personalizzati e ordini di volume, consentendo agli acquirenti di discutere le proprie esigenze prima di passare a quantità di produzione maggiori.

Quando si richiede un preventivo, è utile fornire i file di fabbricazione della scheda, il disegno meccanico, il materiale richiesto, lo spessore finito, lo spessore del rame, la finitura superficiale e la quantità dell'ordine. Dovrebbero essere incluse anche eventuali tolleranze dimensionali critiche o requisiti di ispezione speciali.

Per dettagli sul prodotto e richieste di preventivo, visitare Xinda PCB o contattare il team all'indirizzo bluesky@xdpcba.com o Sales10@xdpcba.com.

Considerazioni finali prima di effettuare un ordine

La produzione di successo di PCB in alluminio a LED circolari personalizzati inizia con specifiche chiare. Il materiale, la grafica del circuito, il profilo della scheda, le caratteristiche di montaggio e la finitura superficiale devono descrivere lo stesso progetto approvato. I requisiti di produzione e ispezione dovrebbero quindi essere abbinati all'applicazione prevista.

Prima di ordinare, gli acquirenti devono verificare che i file di fabbricazione siano completi, che le dimensioni critiche siano definite e che le specifiche indicate corrispondano al prodotto richiesto. Un prototipo dovrebbe essere rivisto rispetto a tali requisiti e qualsiasi revisione dovrebbe essere documentata prima che inizi la produzione in serie.

Per gli ordini ripetuti, conservare i file di progettazione approvati e i criteri di accettazione aiuta a mantenere la coerenza tra i lotti. Questi passaggi forniscono una base pratica per collaborare con un produttore di PCB e rispettare i tempi previsti per i progetti di illuminazione a LED personalizzati.
